เครื่องจักรกลไฟฟ้า

เครื่องตัดกระแสไฟฟ้ารั่ว

โดยทั่วไปเรียกว่า “เครื่องป้องกันไฟดูด” หรือตัวตัดวงจรอัตโนมัติที่จะทำการตัดกระแสไฟฟ้าเมื่อมีกระแสไฟฟ้ารั่วลงดิน เครื่องตัดกระแสไฟฟ้ารั่วมีชื่อเรียกต่าง ๆ กันไปเช่นี้

อุปกรณ์ป้องกันกระแสเกินแบบต่าง   ๆ (cctv)



- เครื่องตัดไฟเมื่อมีกระแสไฟฟ้ารั่วลงดิน

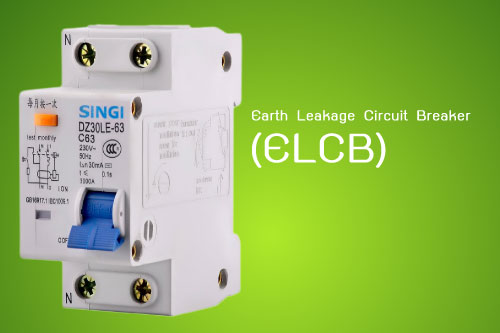

- Earth Leakage Circuit Breaker (ELCB)

อุปกรณ์ป้องกันกระแสเกินแบบต่าง   ๆ (cctv)

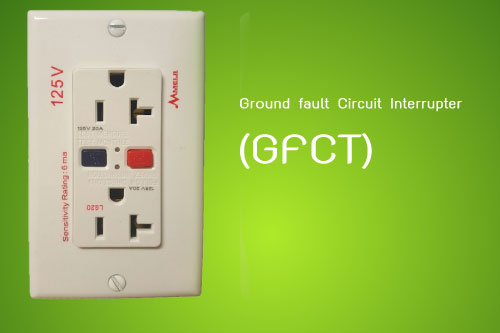

- Ground fault Circuit Interrupter (GFCT)

อุปกรณ์ป้องกันกระแสเกินแบบต่าง   ๆ (cctv)

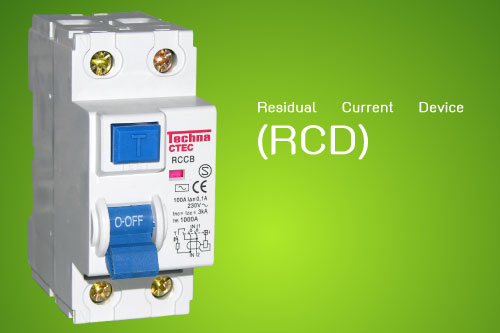

- Residual Current Device (RCD)

อุปกรณ์ป้องกันกระแสเกินแบบต่าง   ๆ (cctv)



หลักการทำงานของเครื่องตัดกระแสไฟฟ้ารั่ว

โดยการอาศัยหลักที่ว่ากระแสไฟฟ้าเข้ากับกระแสไฟฟ้าออกมีค่าเท่ากันในสภาพใช้งานปกติ สภาพเช่นนี้สนามแม่เหล็กในแกนเหล็กจะหักล้างกันจนมีค่าเป็นศูนย์ ทำให้ไมมีสัญญาณในวงจรขยาย เมื่อเกิดกระแสไฟฟ้ารั่ว ลงดิน หรือเกิดไฟดูด กระแสสส่วนหนึ่งจะไหลผ่านคนและกลับไปทางพื้นดินหรือสายดินแล้วแต่กรณี เป็นผลให้กระแสไฟฟ้าที่ไหลผ่านเครื่องตัดกระแสไฟรั่วทั้ง 2 เส้น มีค่าไม่เท่ากัน จะทำให้มีสนามแม่เหล็กในแกนเหล็ก วงจรขยายจะจับสัญญาณได้และขยายสัญญาณให้สูงพอที่จะทำให้ทริปคอยล์มีแรงดูดให้เครื่องปลดวงจรทำการปลดวงจรได้ เครื่องตัดไฟรั่วก็จะทำงานปลดวงจรทันที ค่ากระแสที่เครื่องตัดไฟรั่วทำงานนี้สามารถปรับตั้งได้ ปกติจะอยู่ที่ค่าประมาณ 5 ถึง 30 มิลลิแอมแปร์

ข้อสำคัญในการใช้งานเครื่องตัดกระแสไฟรั่วคือต้องติดตั้งให้ถูกต้องด้วย เพราะอาจจะมีผลเสียมากกว่าไม่ติดตั้งเสียอีก การติดตั้งไม่ถูกต้องเครื่องจะไม่ทำงานปลดวงจรเมื่อมีไฟดูดคน แต่บุคคลที่ติดตั้งคิดว่าเครื่องยังทำงานได้ตามปกติ ทำให้ความระมัดระวังลดลง การติดตั้งใช้งานให้ถูกต้องแล้ว ยังมีข้อที่ควรระวังอีกหลายประการด้วยกัน การใช้งานเครื่องใช้ไฟฟ้าภายในบ้าน การติดตั้งกล้องวงจรปิด cctv เช่น เครื่องตัดไฟรั่วอาจชำรุดหรือทำงานผิดพลาดได้โดยเราไม่ทราบ เครื่องตัดไฟรั่วจึงให้ใช้เป็นอุปกรณ์ป้องกันเสริมเท่านั้น ต้องมีระบบสายดินด้วยจึงจะมั่นใจได้ว่าปลอดภัย และเครื่องตัดกระแสไฟรั่วบางชนิด คุณสมบัติจะเปลี่ยนตามแรงดันไฟฟ้า ไวต่อแรงดันเกินชั่วขณะ การติดตั้งใช้งานต้องระมัดระวัง และต้องมีการทดสอบเป็นประจำ

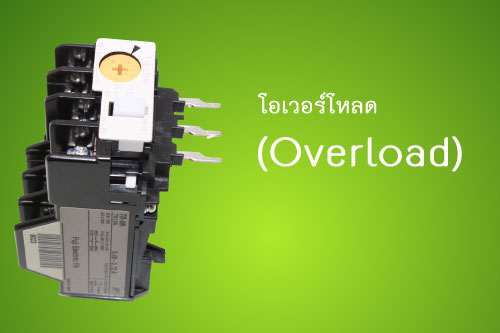

โอเวอร์โหลด (Overload)

อุปกรณ์ป้องกันกระแสเกินแบบต่าง   ๆ (cctv)

เป็นอุปกรณ์ที่ไวต่ออุณหภูมิ ทำหน้าที่เปิดหรือปิดวงจรเมื่อกระแสไฟฟ้าของวงจรไฟฟ้าเกินกว่าค่าที่ตั้งไว้ ซึ่งกระแสไฟฟ้าที่ไหลผ่านชิ้นส่วนรับความร้อนที่ปรับค่าไว้ จะทำให้อุณหภูมิของโอเวอร์โหลดสูงขึ้นเพื่อตัดวงจรไฟฟ้า ส่วนใหญ่ใช้ในวงจรควบคุมการทำงานของมอเตอร์

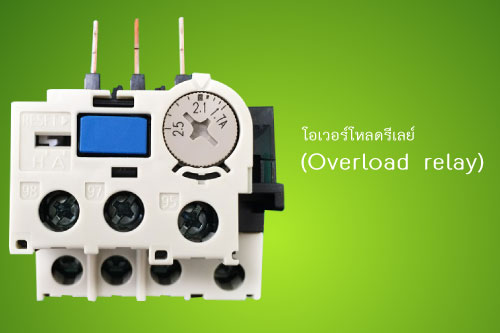

โอเวอร์โหลดรีเลย์ (Overload relay)

อุปกรณ์ป้องกันกระแสเกินแบบต่าง   ๆ (cctv)

เป็นอุปกรณ์ที่ใช้ป้องกันมอเตอร์ที่เรียกว่า Running Protection ออกแบบใช้สำหรับตัดวงจรของมอเตอร์เมื่อกระแสไหลเกินกว่ากระแสพิกัดจะทำให้ขดลวดของมอเตอร์ร้อนขึ้นเรื่อย ๆ และไหม้ในที่สุด แต่ถ้าวงจรมีโอเวอร์โหลดรีเลย์อยู่ด้วย และตั้งขนาดกระแสให้ถูกต้อง วงจรควบคุมจะถูกตัดวงจรออกไปก่อนที่มอเตอร์จะไหม้ โครงสร้าง

หลักการทำงานของโอเวอร์โหลดรีเลย์ จะอาศัยผลของความร้อน โครงสร้างภายในประกอบด้วย ขดลวดความร้อนที่พันอยู่กับไบมิทอล เมื่อไบมิทอลร้อนจะโก่งตัวไปดันให้คานส่งเคลื่อนที่ไปดันคอนแทคควบคุม

โอเวอร์โหลดรีเลย์แบ่งออกเป็น 2 ชนิด คือ

1.แบบไม่มีรีเซต แบบนี้เวลาไบมิทอลเย็นตัวลงคอนแทคจะกลับมาอยู่ที่เดิม

2.แบบมีรีเซต แบบนี้ถ้าต้องการให้คอนแทคกลับที่เดิมต้องกดปุ่มรีเซตก่อน

ฟิวส์

เป็นอุปกรณ์ตัดระบบไฟฟ้าชั้นพื้นฐาน มีหลายประเภท การนำฟิวส์มาใช้งานให้เกิดประโยชน์และปลอดภัยต่อผู้ใช้งานมากที่สุดนั้น จะต้องมีความรู้ความเข้าใจในแต่ละชนิดของฟิวส์เป็นอย่างดี

ฟิวส์มีคุณสมบัติที่แสดงถึงลักษณะของการทำงาน และลักษณะของการใช้งาน ดังนี้

1. ค่าพิกัดแรงดันไฟฟ้า คือ ค่าแรงดันไฟฟ้าของระบบฟิวส์

2. ค่าพิกัดกระแสไฟฟ้า คือ ค่ากระแสไฟฟ้าปกติที่ไหลผ่านฟิวส์

3. ค่ากระแสเกิน คือ ค่าที่ฟิวส์ใช้งานในภาวะโหลดได้ระยะหนึ่ง

4. ค่าหน่วงเวลา คือ ค่าเวลาที่ฟิวส์ขาดโดยใช้เวลาช้ากว่ากำหนด

5. ค่าเวลาหลอมละลาย คือ เวลาที่ฟิวส์หลอมละลายเมื่อกระแสเกิน

6. ค่าเวลาตัดกระแส คือ เวลาที่ฟิวส์เริ่มหลอมละลายจนฟิวส์ขาดเมื่อกระแสเกิน

7. พิกัดกระแสลัดวงจร คือ ค่าที่ฟิวส์ตัดกระแสสูงสุดได้อย่างปลอดภัย
